Contrepoids

Dans le cas d’ascenseurs à adhérence, la cabine est équilibrée par un contrepoids.
Cet élément représente une masse compacte, dont les dimensions doivent être réduites au maximum.

Poids morts cabine PM + Une demi charge utile 1/2 CU  ( Équilibrage à 50% )


Exemple : Ascenseur……………………….. CU 630 kg

                Poids morts cabine…….……PM 770kg

               Poids total du contrepoids = PM + 1/2CU  = 770kg + 315kg = 1 085kg

Ils peuvent être :

• En acier    densité   7,80

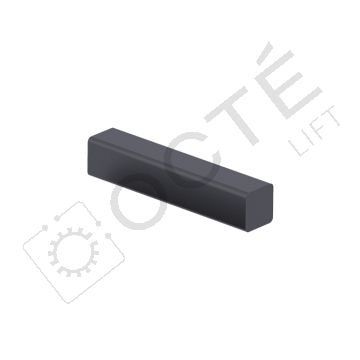

                    - Élément de 80x80x400 = 20kg
                    - Élément de 80x80x600 = 30kg

• En fonte    densité    6,30
• En plomb  densité   10,00
• En béton   densité    3,30

Dans le cas de suspension avec poulie, il doit être prévu :

• Un protecteur de poulie
• Des gardes câbles

Si le contrepoids est installé au dessus un passage, une cave, ou un parking, il doit être installé sous les amortisseurs contrepoids, une pile descendant jusqu’au sol ferme.

Si non, le contrepoids doit être équipé :

• D’un parachute à rupture de suspente si la vitesse nominale ne dépasse pas 1m/s.
• D’un parachute avec limiteur, si vitesse supérieure à 1 m/s.
